項目名稱：昆山杜克大學培育樓

　　業       主：昆山陽澄湖科技園有限公司

　　建設地點：江蘇省昆山市

　　昆山杜克大學培育樓

　　INNOVATION BUILDING OF DUKE KUNSHAN UNIVERSITY, CHINA

　　培育樓是昆山杜克大學校園一期工程中功能復雜、設計前沿的教學和科研實驗大樓。也是昆山地區乃至蘇州大市范圍內首個對標國際高品質要求、采用EPC模式的政府項目。中衡設計集團股份有限公司（以下簡稱“中衡設計”）最終中標，作為EPC牽頭方承接的工程總承包項目，前后歷時兩年，確保項目順利竣工。按照合同約定，在方案基礎上，對項目的設計、采購、施工、試運行實行全過程總承包，并對工程的質量、安全、工期和運行等全面負責。

　　昆山陽澄湖科技園有限公司、美國杜克大學與專業顧問對項目圖紙、建設過程和建成品質的高標準、嚴要求是本項目面臨的特殊挑戰。該項目通過了美國杜克大學各世界知名專業顧問Gensler、Thornton Tomasetti、JBB等對擴初圖紙和施工圖共計4輪高標準嚴要求的審查。圖紙深度達到國際標準，圖紙體現了設計與施工的深度融合，極大地發揮了EPC模式的優勢。被譽為“五星樣板工程”。

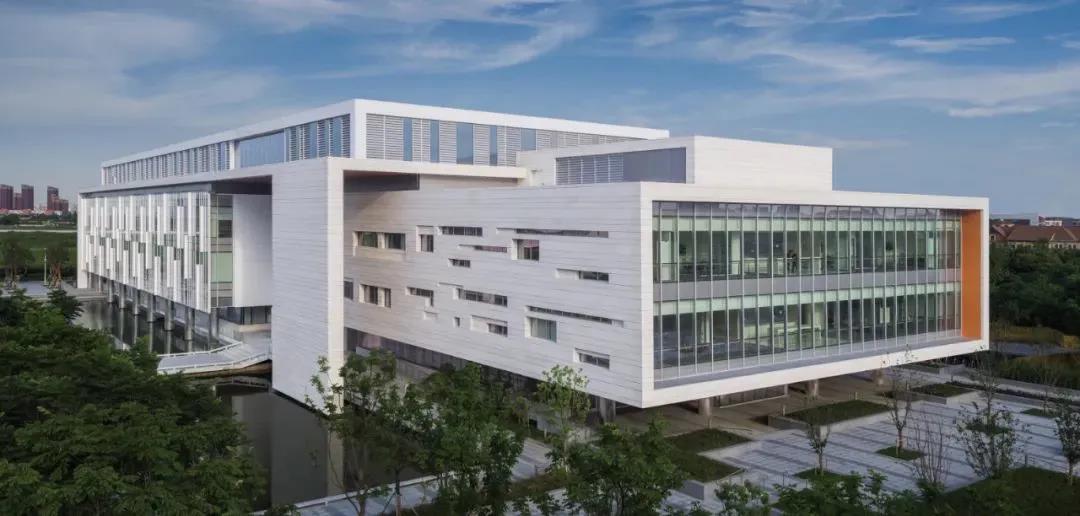

1 東南透視

　　1 項目概況

　　培育樓位于江蘇省昆山杜克大學校園南側，其與已建成的富科樓、會(huì )議中心、學生宿舍等共同構成以中央景觀湖為中心的校園布局，環境優美，景觀宜人。本項目是一棟集教學、實驗、辦公于一體的多功能教學類建筑，用地面積為147 030 ㎡，建筑面積為17 807 ㎡，主體建筑為4層，其中1～3層為主要的教學、實驗和辦公用房，4層為設備機房。

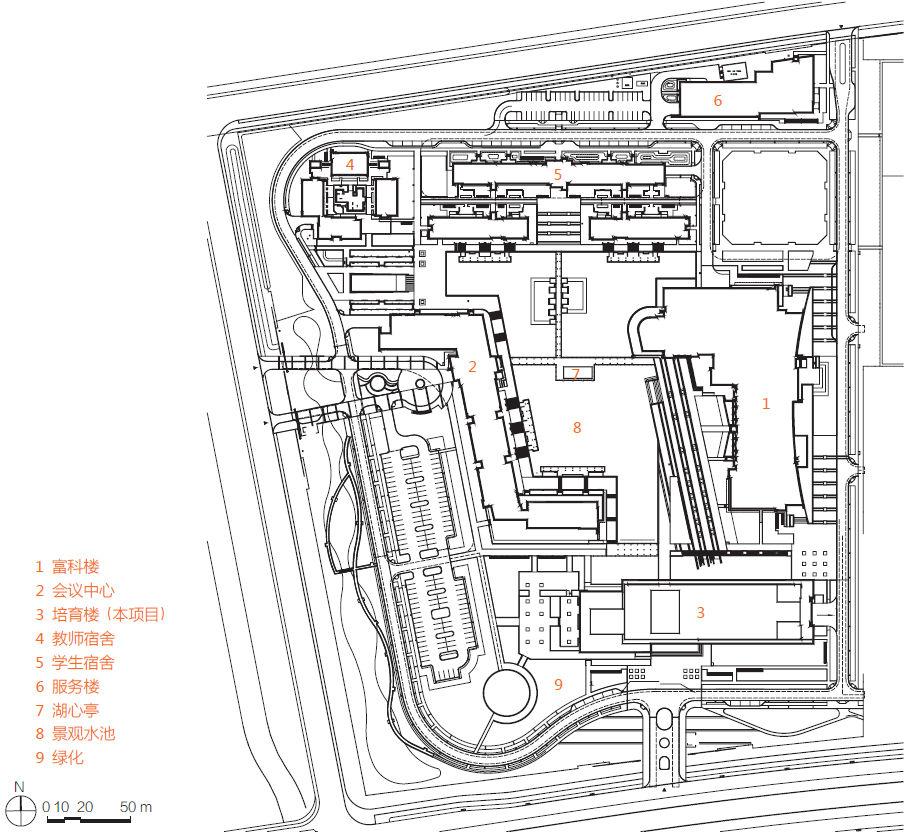

2 總平面圖

　　培育樓總體上延續了昆山杜克大學建筑單體的設計風格。通高的中庭將建筑整體劃分為東、西兩部分，建筑外觀以石材、鋁板、玻璃幕墻為主，并通過體塊的錯落穿插和立面的材料組合，結合水面倒影，塑造出光影豐富、虛實變幻的效果，為整個校園的空間環境增加了新的亮點。

3 體塊的錯落穿插（左） 4 立面石材細部（右）

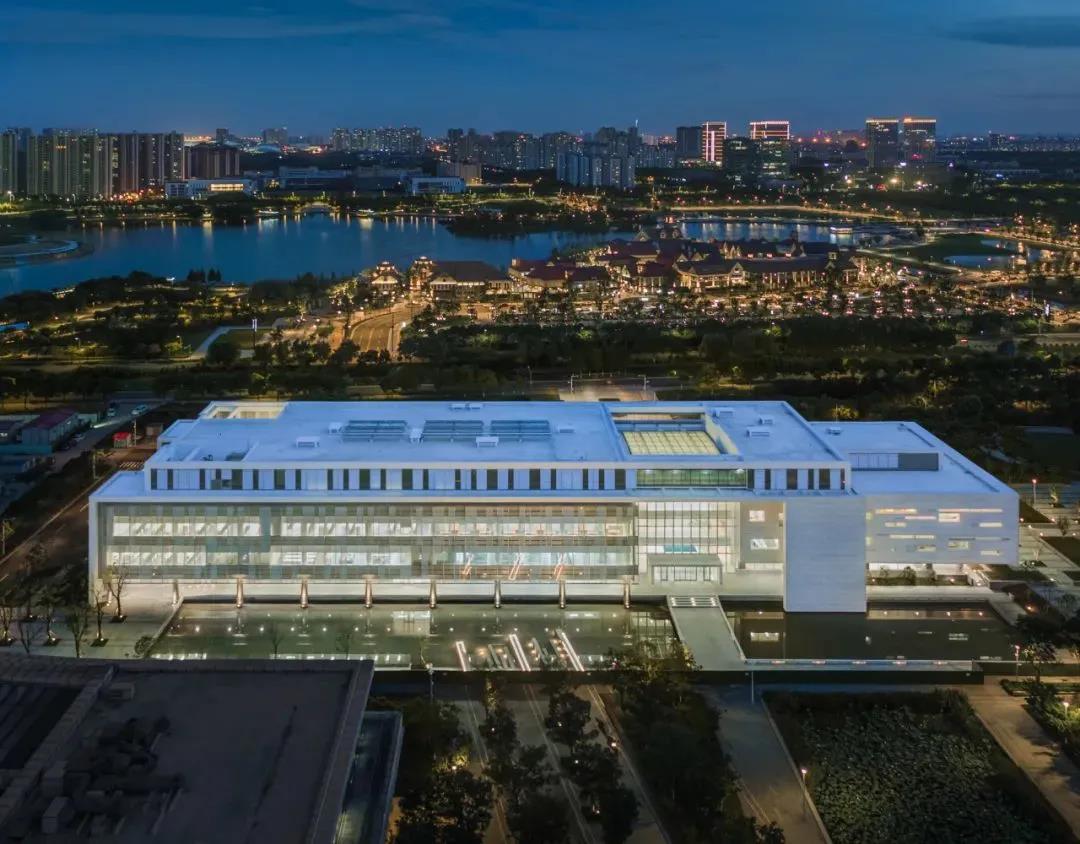

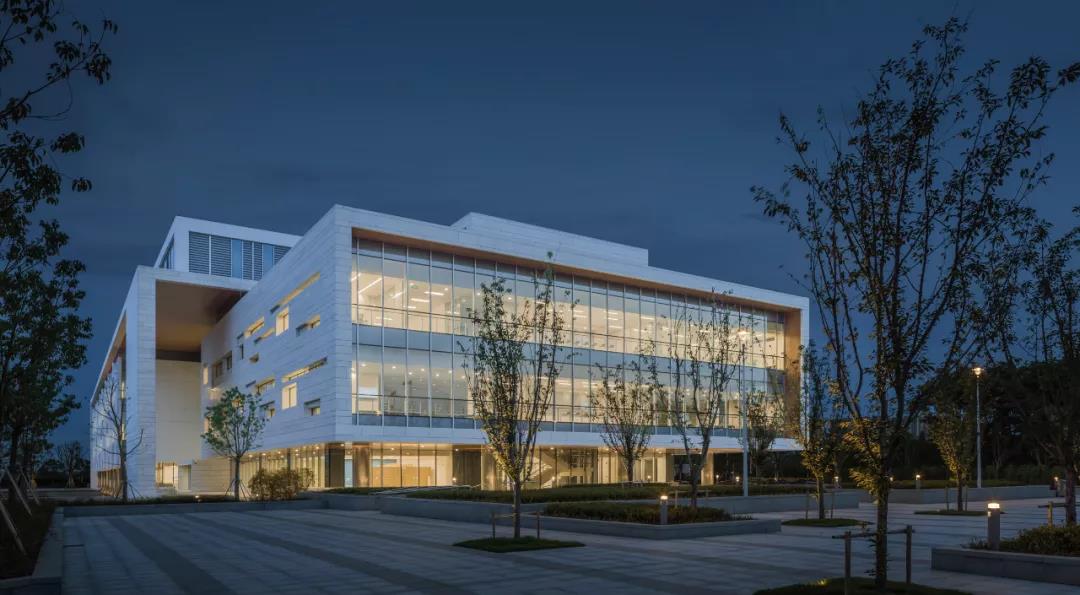

5 西立面夜景透視

　　2 EPC模式下設計與施工的深度融合和精細管理

　　昆山杜克大學項目由美國杜克大學與昆山市政府聯合打造，為延續杜克大學在美國的建設標準，該項目從設計到施工都嚴格按照國際標準執行。同時，EPC工程總承包模式的應用，也對設計與施工、造價、工期的協同提出了更高的要求。因此，昆山杜克大學項目的“設計”并非圖紙，而具有更為廣泛的含義，其中從源頭進行品質控制和對整個項目的全過程跟蹤尤為重要。

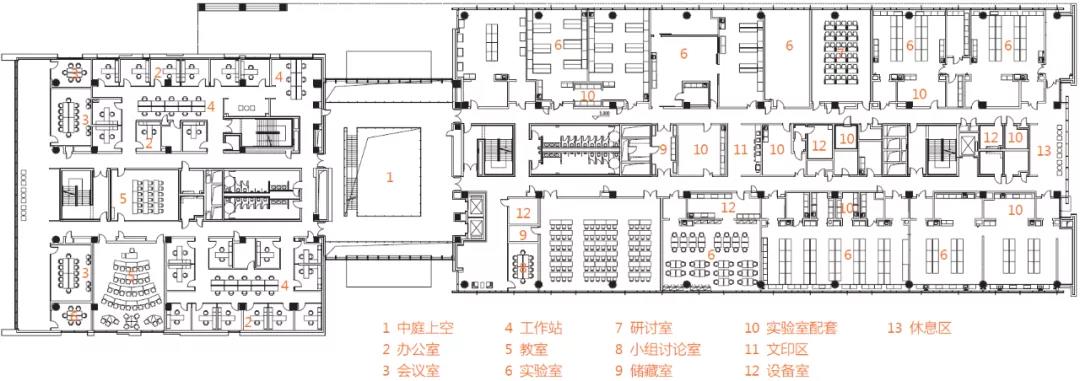

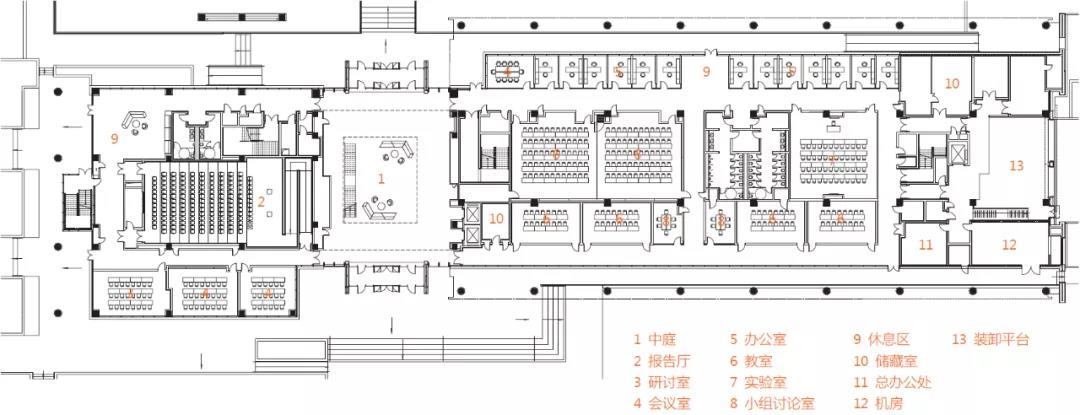

6 一層平面圖

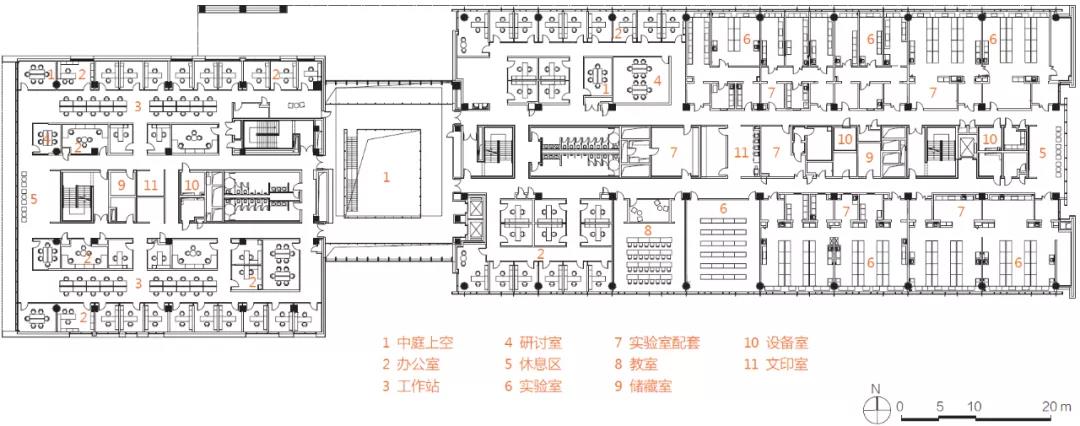

7 二層平面圖

　　在本項目的設計與施工中，設計師融合了國際和國內標準，從源頭把控建成品質。第一，更具綜合性、細節性的深度圖紙。本項目的雙語擴初圖紙和施工圖設計與國際標準接軌，并延伸至workshop drawing（現場施工圖、深化圖）階段①，以指導現場施工。同時，圖紙的深度也不僅限于滿足《建筑工程設計文件編制深度規定》，而由多專業協同完成更具綜合性、細節性的圖紙，包含施工、材料等多重信息，并且通過了世界知名顧問的4輪高標準、嚴要求的專業審查。第二，設計與施工深度融合，充分應用BIM技術進行設計深化和協同管理。本項目的BIM工作從設計之初一直延續至施工階段，更融入吊支架、選型后的設備等施工所需信息深化建筑模型中。在深化模型中進行碰撞檢查和管線綜合分析設計，具體包括機電管線綜合出圖、凈高分析和優化、工程算量等方面，以確保整個項目零碰撞，為施工階段提供可靠的依據，并為采購階段提供精準的下料依據，以及為內裝設計提供足夠的空間和條件，以提高建筑舒適度和業主滿意度。第三，與國際教學標準相匹配的技術保障措施。作為EPC總承包項目，在充分研讀國際教學功能需求的基礎上，多團隊深入配合，通過各項技術和措施保證與國際教學標準相匹配。例如：在設計中，通過在墻面和頂面均滿鋪吸音穿孔板并內填吸音巖棉，以及樓面采用隔振樓面、地面采用隔振地溝等隔聲、吸聲措施，保證教學和實驗區域不受設備層振動和噪音影響；通過材料和供應商比選，力求在實現高品質的工程質量的同時，降低工程造價；通過專業的聲學設計、綠色建筑設計、專業幕墻深化設計，達到環保節能和特殊工藝的要求，以保證符合國際標準的高品質教學實驗建筑的建設要求。

8 三層平面圖

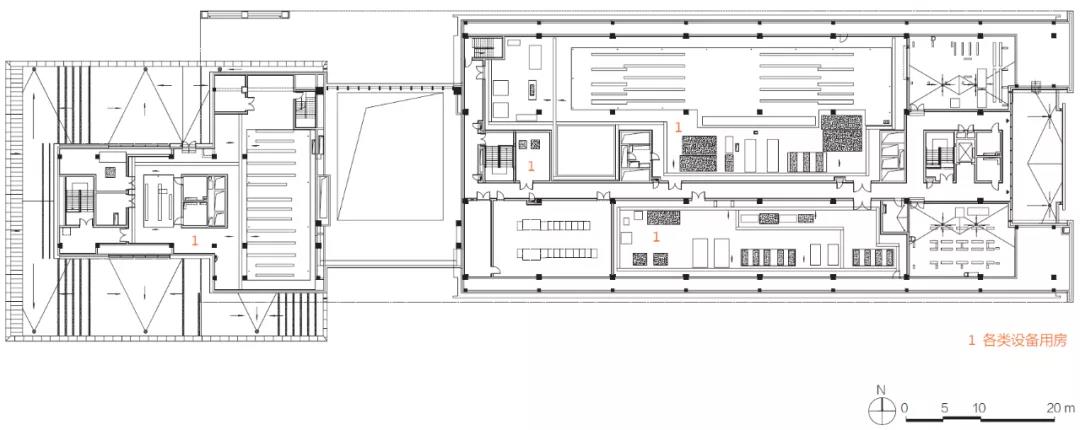

9 四層平面圖

　　此外，本項目始終嚴格進行“按圖施工”，嚴密、精細的雙向質量跟蹤管控體系從設計之前端延伸至項目落地之后端。

　　其一，信息索取問函。針對項目專項問題，采用信息索取問函的方式進行EPC、業主和顧問三方的深入溝通和協商，以此加強疑難問題和信息變更的管理和追蹤，在紛繁、復雜的設計施工中做到“有據可依，有檔可查”。

　　其二，嚴苛的材料設備申報流程。本項目對所有業主需求文件中的材料設備品牌實施嚴格、翔實的申報流程，嚴控采購品質，并從根本上保證施工質量，每一項申報材料需包含品牌確認單、樣品呈交單、技術規格參數報告、檢驗報告及生產合格證等近百頁的資料文檔，且均為中、英文雙語文件。

　　其三，全方位的現場施工問題清單。通過建筑、結構、機電、幕墻和現場施工專業顧問的固定巡查，嚴格根據設計圖紙和申報材料監督現場施工，并通過問題清單的形式予以記錄和整改。

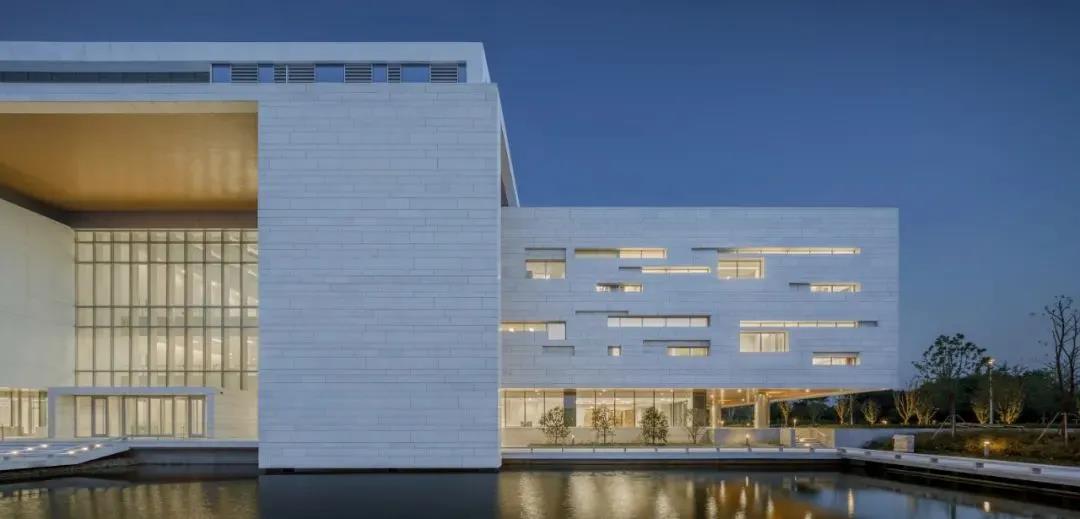

10 北立面局部

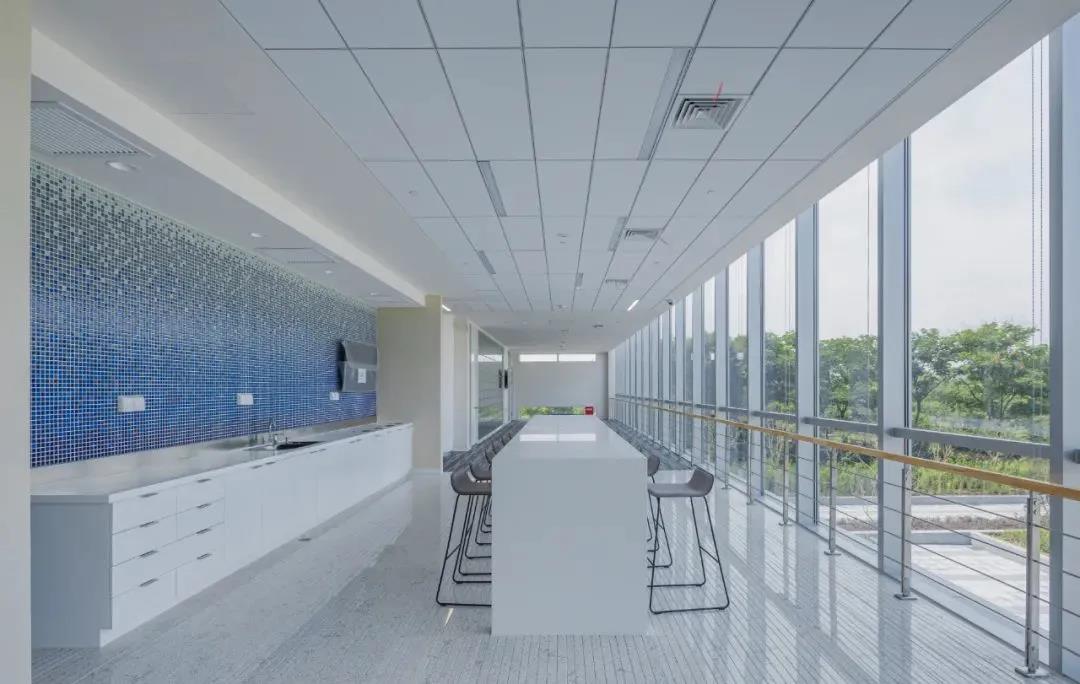

11 休息區

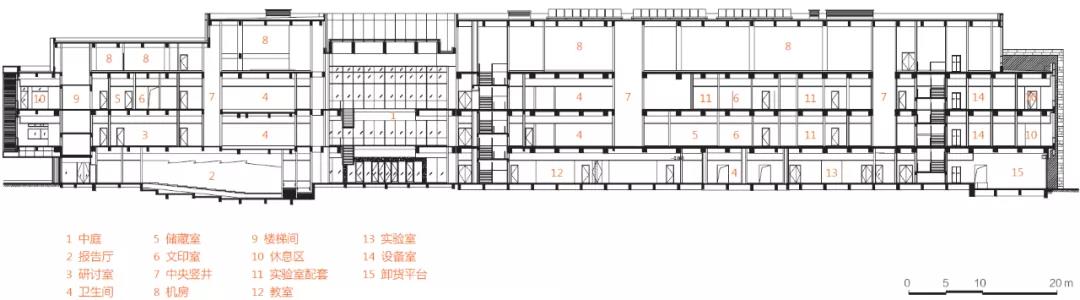

12 剖面圖

　　3 使用評價

　　為建設能匹配世界一流大學的校園，昆山杜克大學培育樓亦是昆山市政府首個采用設計、采購、施工一體的工程總承包模式建設的公共建筑。通過上述設計與施工的深度融合和精細的管理體系，本項目最大限度地發揮了EPC模式的優勢?？⒐ず蟮呐嘤龢莾炔吭O有約3 000 ㎡的教學、科研實驗室，且所有教學實驗室均采用先進的影音系統和燈光控制系統，可與美國杜克大學共享先進教學資源，為昆山杜克大學成為世界一流大學提供了堅實的保障。

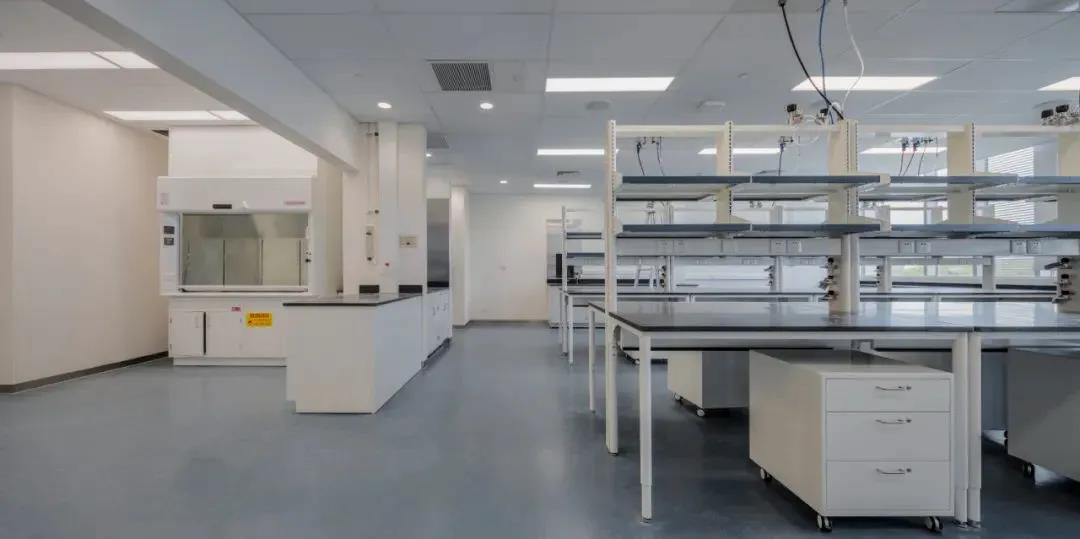

13 實驗室

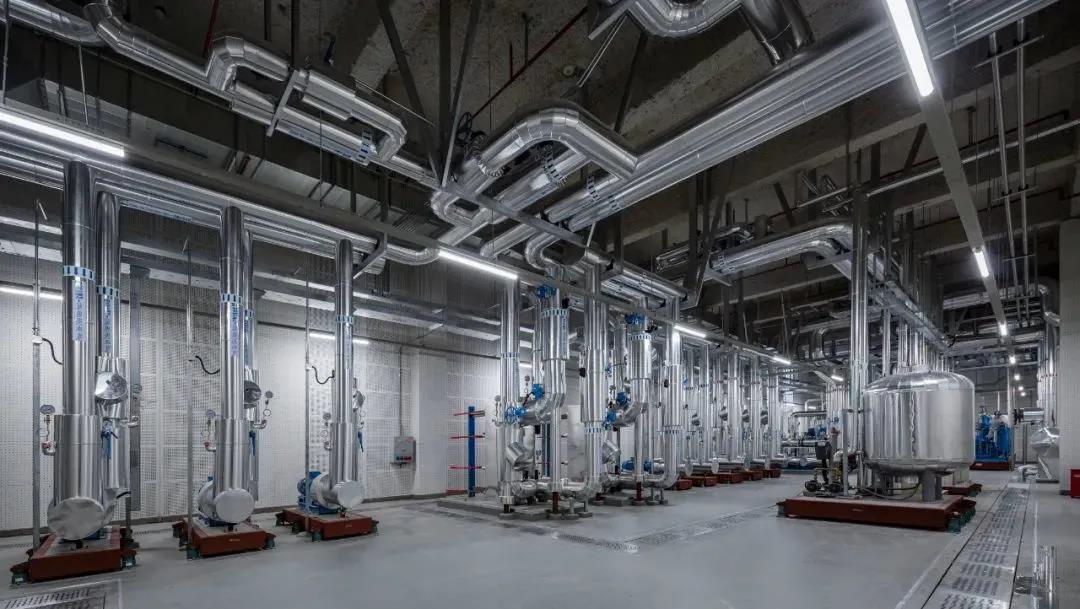

14 機房

　　中衡設計對EPC模式的實踐始于2004年。在中衡設計多年項目經驗的積累下，昆山杜克大學培育樓工程成功克服了圖紙標準高、質量要求高、綜合管線復雜、建設工期短等種種挑戰，于2019年6月順利交付使用，并獲得了杜克大學校方代表和昆山陽澄湖科技園有限公司的高度認可。同年，中衡設計再次成功中標昆山杜克大學二期EPC工程二標段項目?！?/p>

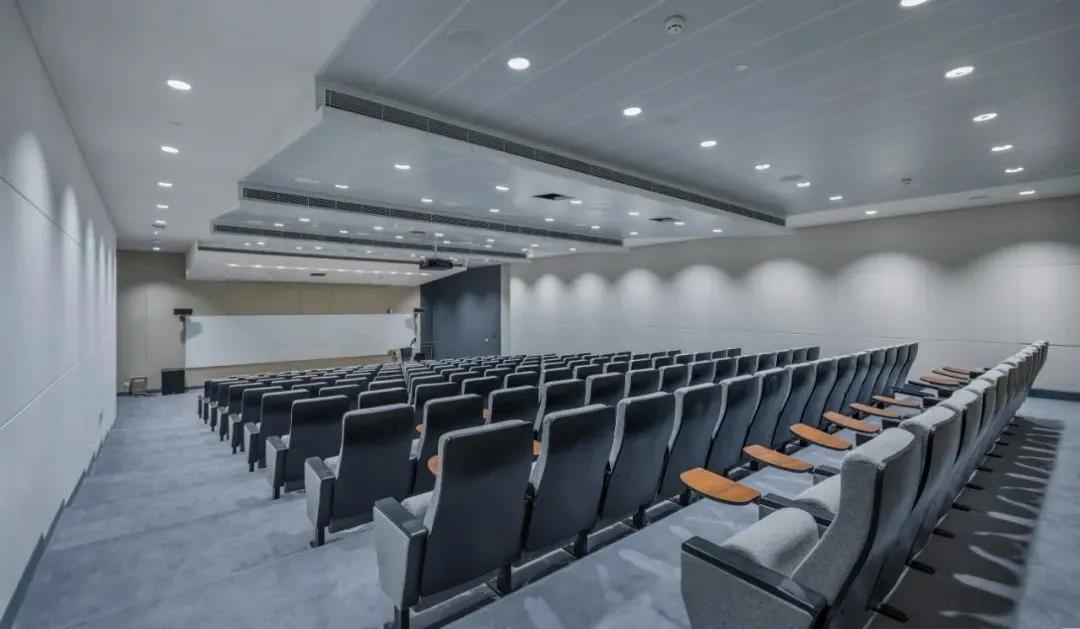

15 報告廳

　　注釋

　?、貯IA（美國建筑師協會(huì )）將workshop drawing（shop drawing）定義為由承包商、分包商、供應商針對工作中的某一部分準備的圖紙、圖解或專配表。需要指出的是，shop drawing不僅僅指圖紙，還包括材料表、清單及計算書等一系列支持的設計文件。

　　項目概況

　　項目名稱 | 昆山杜克大學培育樓

　　業       主 | 昆山陽澄湖科技園有限公司

　　建設地點 | 江蘇省昆山市

　　工程總承包單位 | 中衡設計集團股份有限公司

　　建筑方案單位 | Gensler建筑設計事務所

　　建設單位 | 昆山陽澄湖科技園有限公司

　　施工單位 | 蘇州第一建筑集團有限公司

　　用地面積 | 147030㎡

　　建筑面積 | 17807㎡

　　建筑層數 | 4層

　　工程總承包項目經理 | 陸學君

　　設計協調經理 | 高黎

　　設計項目經理 | 趙海峰

　　建筑專業 | 高笑平，徐軼群，仇亞軍

　　結構專業 | 談麗華，金旻

　　給排水專業 | 薛學斌，陳紹軍

　　暖通專業 | 丁炯，馮衛，張磊

　　電氣專業 | 傅衛東，韓愚拙

　　幕墻設計 | 沈筠，顧敏龍，呂桂林，孫浩健

　　內裝設計 | 張浩，葛韶華，夏喬

　　設計時間 | 2017年5月

　　建成時間 | 2019年6月

　　圖紙版權 | 中衡設計集團股份有限公司

　　攝       影 | 秦偉
